Hidraulikus és elektromos présgépek a ROEMHELDTŐL

A prések moduláris rendszere:
A moduláris felépítésnek köszönhetően mind a vezérlési funkciók, mind a mechanikus alkatrészek könnyen cserélhetők vagy utólag is felszerelhetők.

Alkalmazás:
Hosszirányú préscsatlakozások előállításához az összeszerelési folyamatokban előnyösek a préselő eszközök. Emellett a szegecselt csatlakozások és alkatrészek kinyomására vagy tesztelésére használhatjuk.

Fő felhasználási területek:

• hajtástechnika, sebességváltó szerelvény,
• tengelykapcsolók, kardántengelyek,
• kompresszorok, szivattyúk, hidraulikus elemek,
• ipari szerelvények,
• gépgyártás,
• építőipari és mezőgazdasági gépek alkatrészei,
• elektronikus gépek alkatrészei.

Működés:
Biztonsági okokból a préskészülék kétkezes működtetéssel vannak ellátva. Ez fel van osztva annak érdekében, hogy a munkadarabot elölről lehessen behelyezni (két külön nyomógomb). Alternatív megoldásként biztonsági fényfüggöny vagy védőburkolat biztosítása is lehetséges. Ilyenkor a funkció aktiválását egy nyomógomb végzi.

Verziók:

• hidraulikus vagy elektromos hajtás,
• H-keret vagy C-keret kialakítás,
• 3 vezérlési változat.

Leírás:

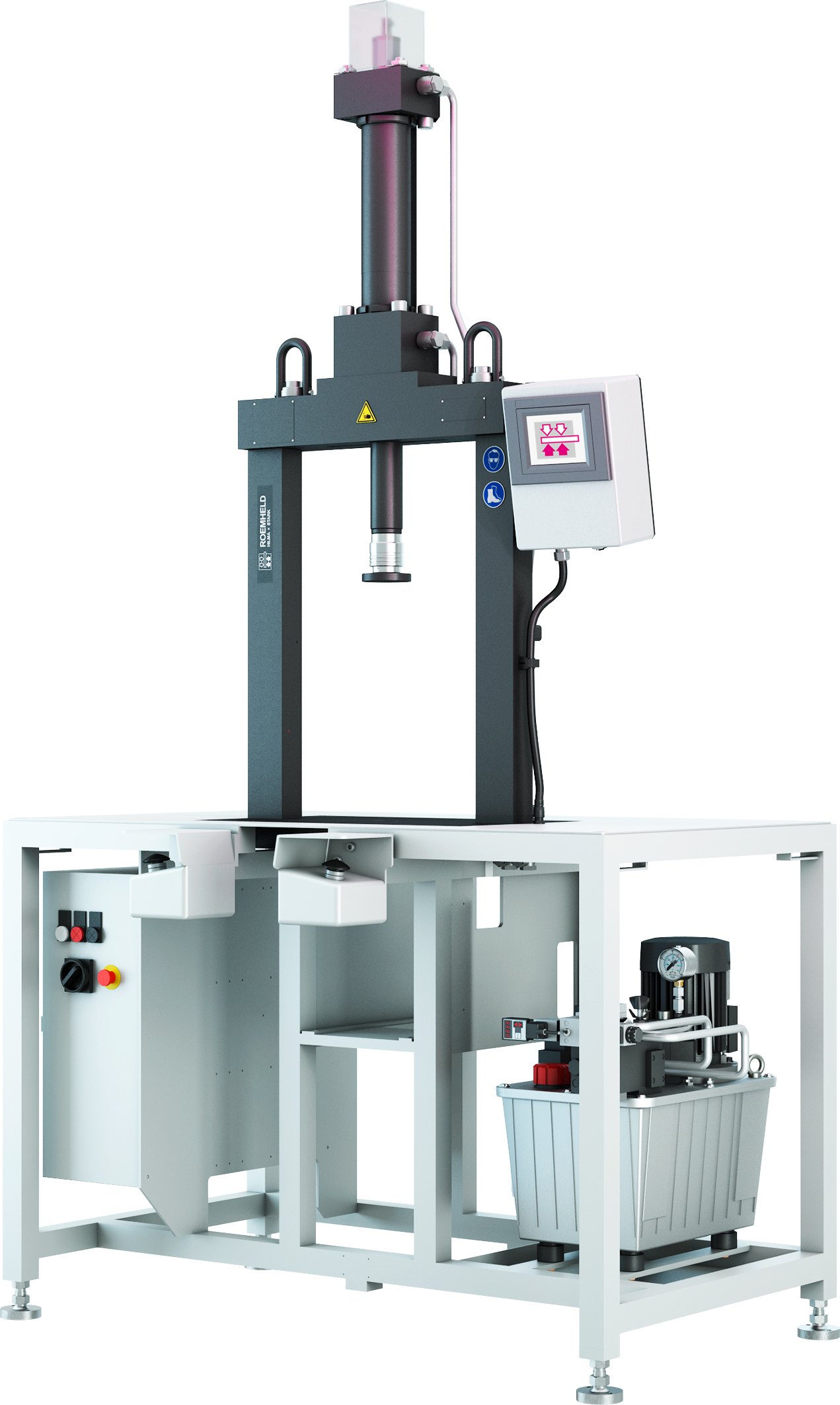

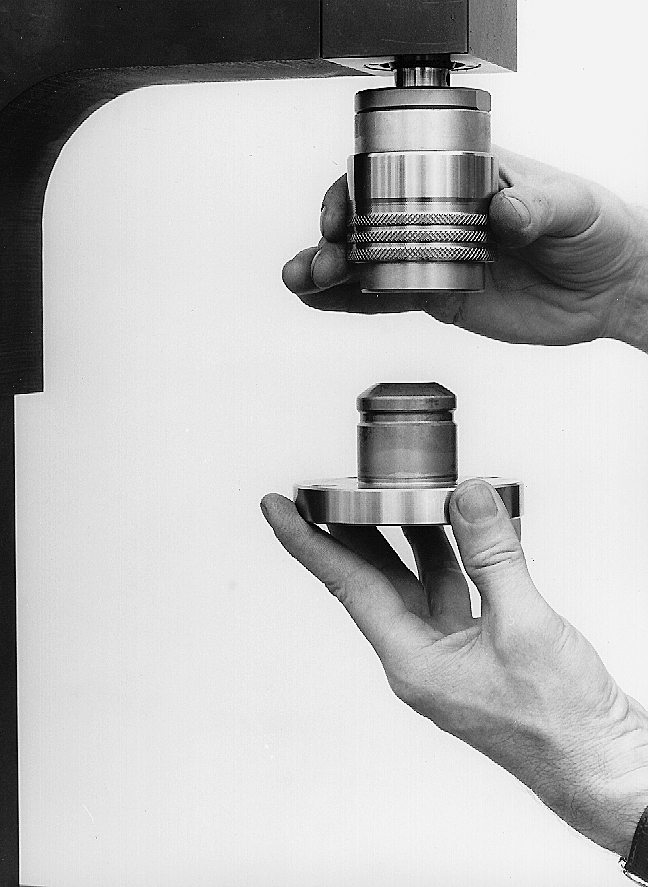

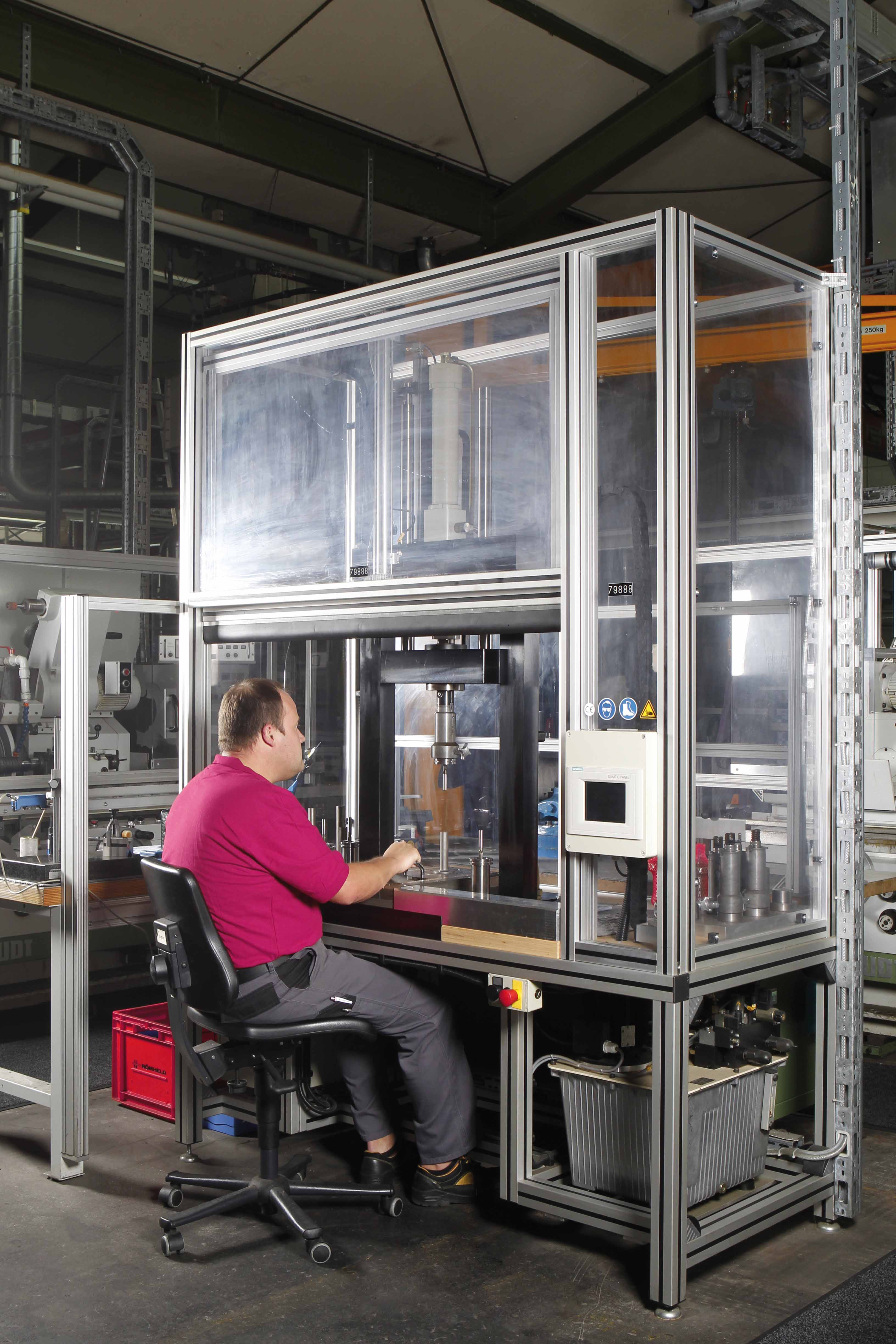

Az alapkeretet munkaasztalként tervezték. Az elektromos vezérlés és hidraulikus meghajtás esetén a hidraulikus egység az asztallap alatt található, amely a H-kereten vagy a C-kereten a nyomóhengert vezérli. A munkaasztalban az acél váz alaplemeze az asztallappal egybe van ágyazva, így sima munkafelület áll rendelkezésre és elkerülhetők az ütköző élek. Bármely munkadarabtartó, például: csúszó kocsi, rögzíthető az alaplemezhez. A henger dugattyúrúdja gyorscserélő berendezéssel van ellátva, amelyhez a nyomószerszámok rögzíthetők. Opcionálisan ez helyettesíthető más szerszámtartókkal is.

VEZÉRLŐ VÁLTOZATOK

1. vezérlési változat: Gyors/ kúszási sebesség:

• löketmérés,
• érintőképernyő, 4 hüvelyk.

Működési leírás, normál működés (préselés működés):
A funkció beindítása után a préshenger először gyorsmenetben mozog ki. A meghatározott átállási pont elérése után a sebességet kúszási sebességre csökkentik.

Préselés:
A beállított maximális erő és az azt követő tartási idő elérése után a henger visszaáll a meghatározott beállítási helyzetbe.

Alaphelyzetbe állás:
A meghatározott beállítási helyzet elérése után a henger visszaáll a kiindulási helyzetbe.

Beállítási mód:
Ha az érintőpanelen kiválasztja a "beállítási módot", a henger kézi vezérléssel kijáratható vagy visszahúzható. Így például meg lehet közelíteni a munkadarab-specifikus pontokat, leolvasni a pozíciókat, hogy ezeket paraméterekként megadjuk.

A behúzható henger érintésvezérléssel (vagyis csak a nyomógombok megnyomásakor) mozog és csak kúszási sebességgel.

2. vezérlési változat: Gyors / kúszó sebességszabályozás / löket figyeléssel:

• löketmérés,
• erőmérés,
• érintőképernyő, 7 hüvelyk.

Működési leírás, normál működés (préselés működés):
Úgy, mint az 1. vezérlőváltozat esetén, azonban a következő kiegészítő funkciókkal:

A nyomóerőt állandóan az erőátalakítóval, a préshenger útját pedig az útmérő rendszerrel mérjük. Minden meghatározott erőt a mozgási pontoknál összehasonlítjuk a mért értékekkel és a megengedett határértékekkel ellenőrizzük. Ha egy vagy több mért érték kívül esik a megengedett határértékeken, azonnal megjelenik egy NIO hibaüzenet. (NIO = not in order)

Az új préselés elvégzéséhez először vissza kell állítani az érintőpanelen található hibaüzenetet. Ha az összes mért érték a beállított határérték tartományban van, azonnal megjelenik egy IO üzenet, (IO = in order) és a következő préselés megtörténhet.

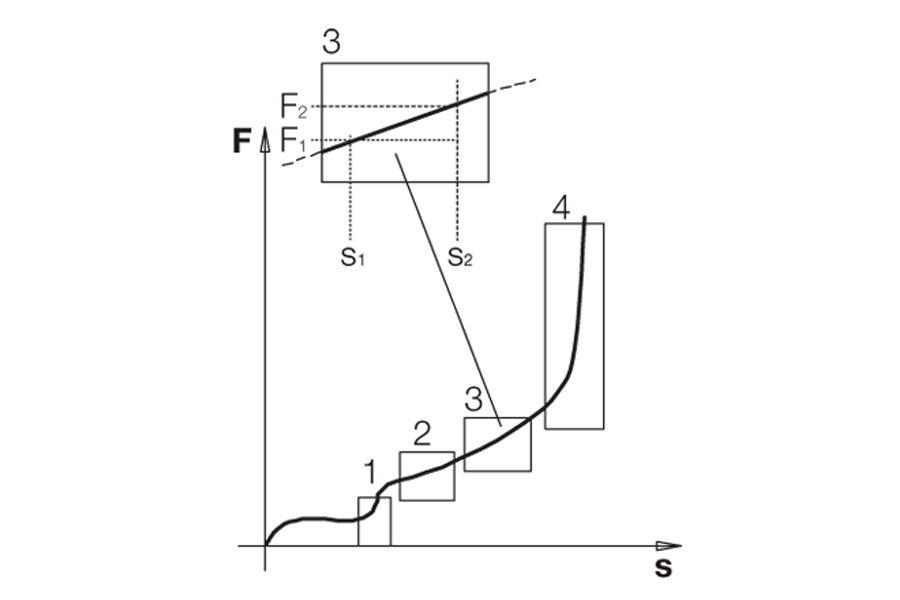

Az adatrekord a következőkből áll (lásd a fenti ábrát):

• helyzet alapállás (visszatérő löketkorlátozás),
• gyors/ kúszó sebességváltás,
• max. erő,
• min. erő,
• max. út,
• min. út.

Az Ethernet és SD kártya interfészek állnak rendelkezésre a megadott és mért értékek adatkimenetéhez.

3. vezérlési változat: gyors/ kúszó sebességszabályozás menetidő programozással (ECO nyomógombokkal):

• időpanel,
• működési leírás normál működés (préselés működés).

A kétkezes vezérlő két gombjának egyidejű megnyomásával a préshenger elmozdul az alapállásból. Amint elérkezik az első beállított időjel, vagy a meghatározott idők eltelnek, a préshenger automatikusan a gyorsmenetről a kúszási sebességre vált.

A beállított maximális erő elérése után a préshenger visszaáll az idővel beállítható alapállásba. Az előre beállított maximális erőt 1 másodpercig a legalacsonyabb nyomási helyzetben tartják a préselési folyamat biztonságos befejezése érdekében. Ha a kétkezes kezelőszervet közbenső helyzetben engedik el, akkor a préshenger ebben a helyzetben marad. Újbóli bekapcsoláskor a behúzható henger gyorsmenetben mozog az alapállásig. A préshenger csak az alapállás elérése után járatható ki újra.
