ROEMHELD digitális hidraulikus nyomáskapcsoló

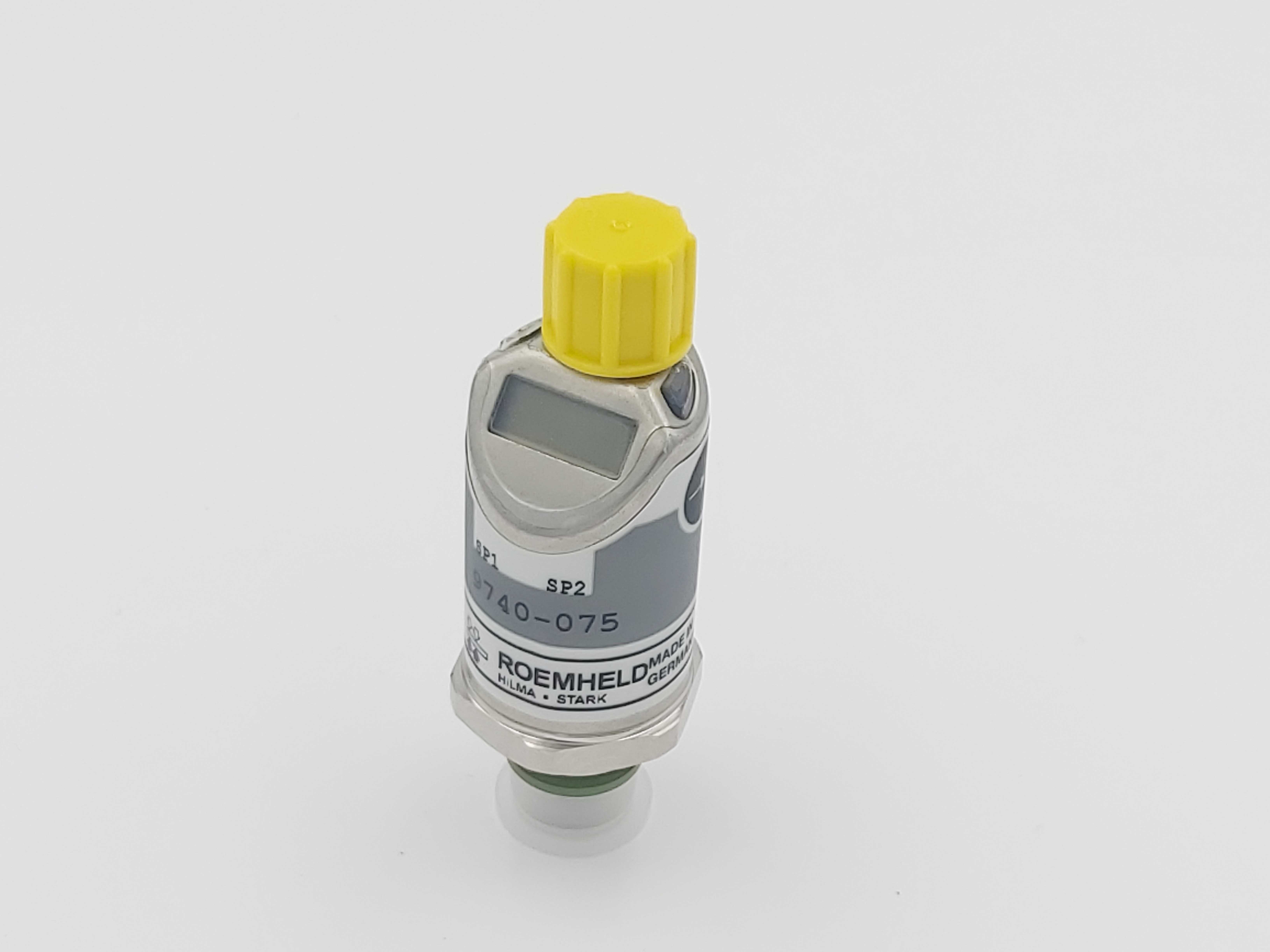

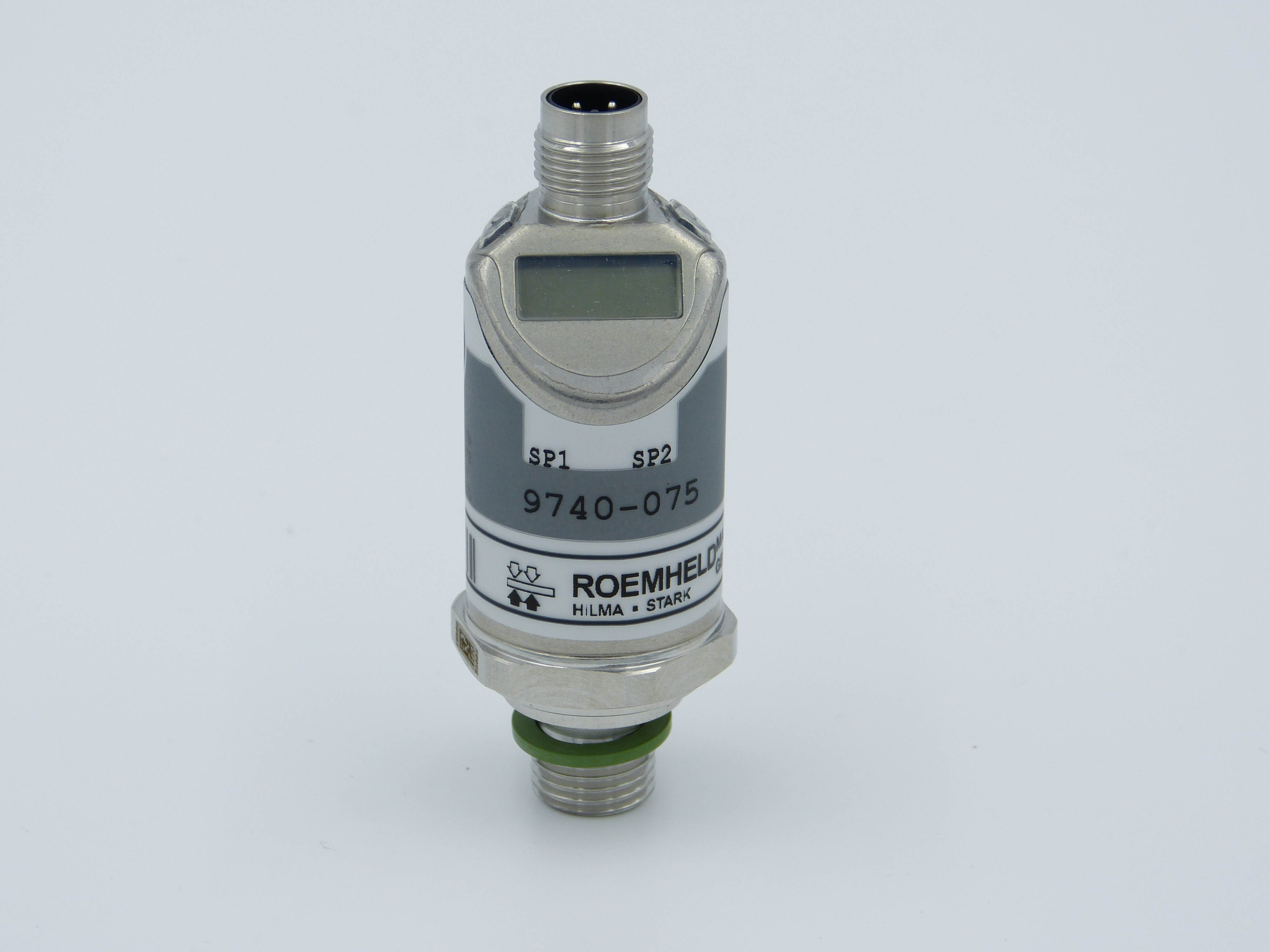

A nyomáskapcsolók egy meghatározott nyomásérték elérésekor, vagy túllépése esetén, elektromos kapcsolási parancsot vagy jelet adnak a további munkalépésekhez. A fő alkalmazások a nyomás- és határérték-üzenetek továbbítása nagy kapcsolási pontossággal. A könnyen beállítható digitális nyomáskapcsolók kompakt kivitelben, két kopásmentes tranzisztoros kapcsolókimenettel rendelkeznek. A kapcsolási pontok beállítása két nyomógombbal történik és a négyjegyű digitális kijelző segítségével. A két kimenet kapcsolóállását a kijelző zöld vagy piros háttérvilágítása jelzi. Az adott alkalmazáshoz való optimális alkalmazkodás érdekében a készülék további beállítási paramétereket kínál, például kapcsolási, késleltetési időket és a kimenetek NC / NO funkcióját.

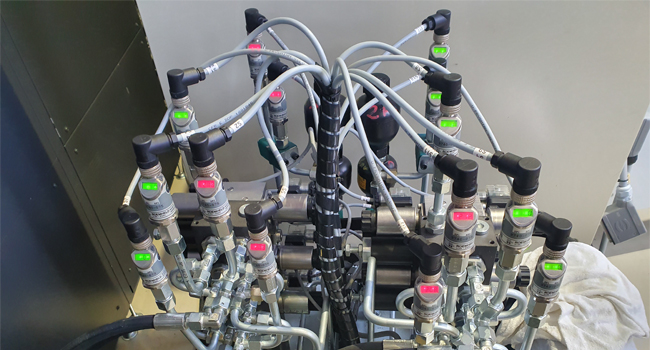

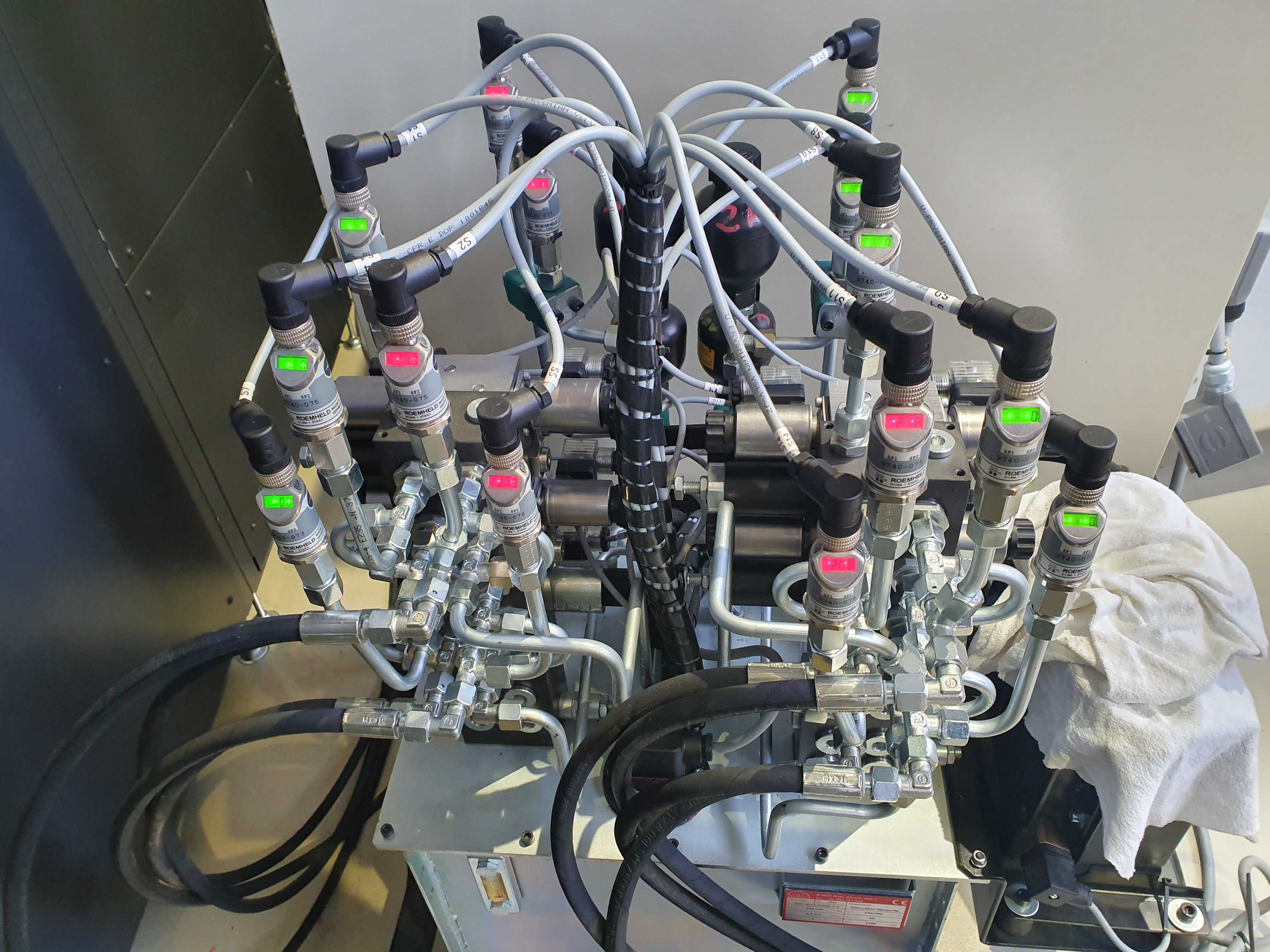

Az alábbi képen egy a GIMEX által gyártott hidraulikus tápegység látható 14 db digitális nyomáskapcsolóval, amivel összesen 28 db kapcsolási pont kezelhető le.

Az NC vagy NO funkció választható és mindkét kimenethez külön beállítható. Beállítható a hiszterézis is. Minden kapcsolási kimenethez beállítható egy kapcsolási és egy visszakapcsolási pont. A kimenet a beállított kapcsolási pont elérésekor kapcsol vissza, és visszakapcsol, ha a beállított visszakapcsolási pontot nem éri el. Kapcsolási és visszakapcsolási késleltetés mindkét kimenethez külön beállítható 99,99 s-ig. Az ablak funkcióval bármilyen nyomástartomány nyomon követhető. Minden kapcsolási kimenethez egy felső és egy alsó kapcsolási érték adható meg, amelyek behatárolják a tartományt. A kimenet átkapcsol, amikor a nyomás eléri ezt a tartományt. E tartomány elhagyásakor, azaz a visszakapcsolási érték elérésekor, a kimenet visszakapcsol. A kapcsolási és visszaállítási értékek közötti terület biztonsági zónát képez, amely megakadályozza a nem kívánt kapcsolási műveleteket. Programozási zár is elérhető a jogosulatlan beállítás elleni védelem aktiválására.

Előnyök:

• minimális méretek,
• robusztus, rozsdamentes kivitel,
• két PNP tranzisztoros kapcsolókimenet,
• egyszerű beállítás 2 nyomógombbal,
• menü navigáció a VDMA 24574-1 szerint,
• négy számjegyű digitális kijelző, opcionálisan bar, MPa vagy psi kijelzés,
• folyamatos nyomás kijelzés,
• mérési tartomány pontossága ≤ ± 0,5%,
• többszínű kapcsolási kijelző mindkét kimenethez,
• sok hasznos kiegészítő funkció.

Katalóguslap letöltése.

Ha sikerült felkelteni érdeklődésedet olvasd el kapcsolódó szakcikkeink is:

Mire kell figyelnünk egy automatizált hidraulikus megfogó rendszer tervezésénél?

Új elvárások a hidraulikus tápegységekkel szemben.

Csonka Szabolcs
értékesítési vezető
