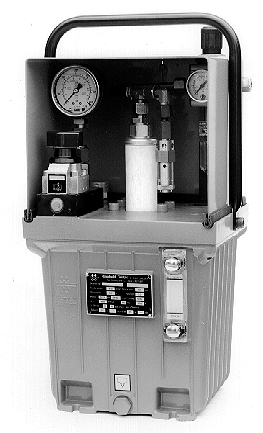

ROEMHELD levegő – hidraulikus tápegyég
A hidraulikus nyomást egy kompakt, tartályba épített kettős dugattyús szivattyú állítja elő, pneumatikus meghajtással. A betáplált levegő nyomása határozza meg a hidraulikus nyomás nagyságát, maximum 500 bar. Az áramlási sebességet a hidraulikus ellenállás korlátozza, maximum 1,5 liter/perc.

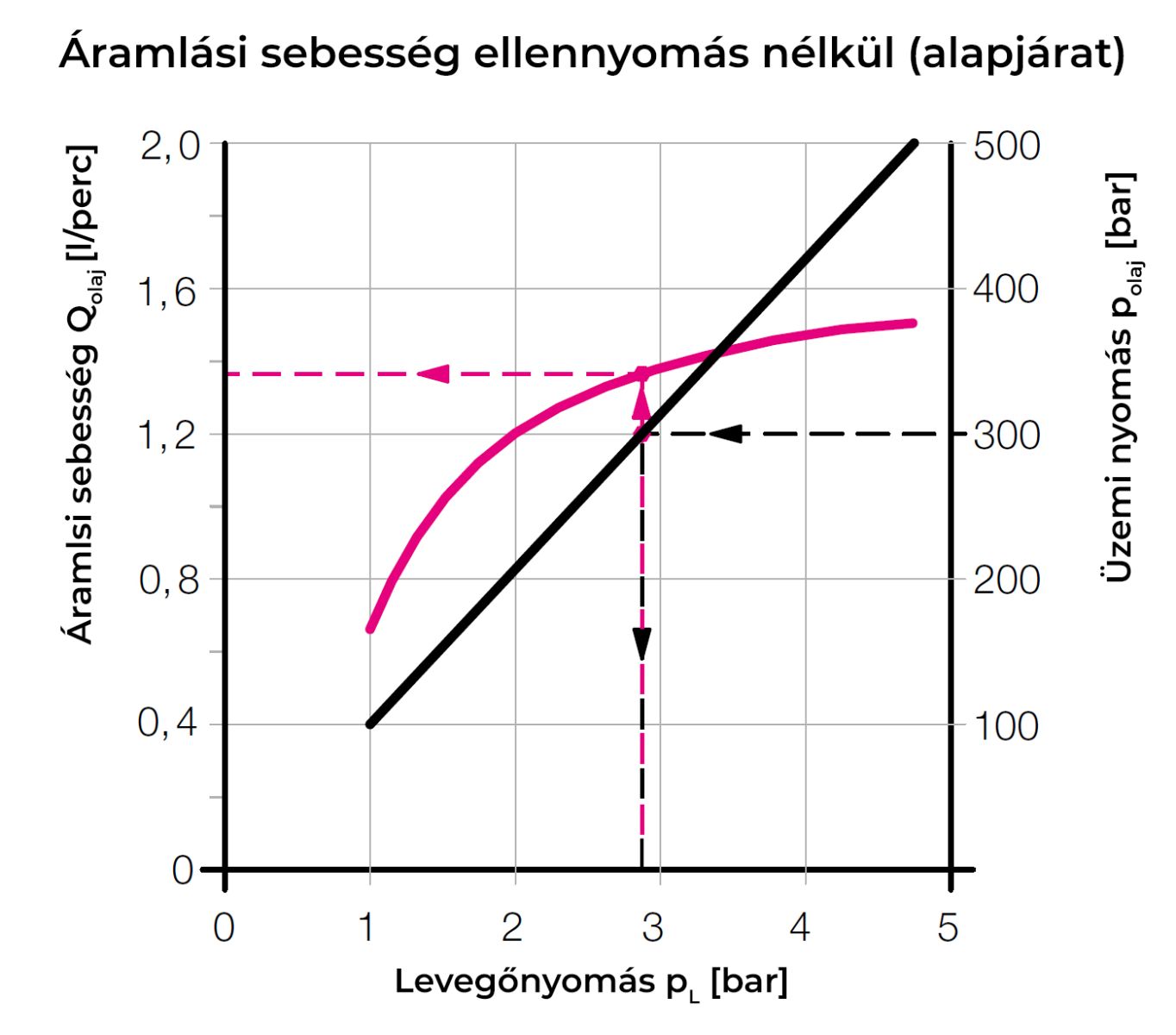

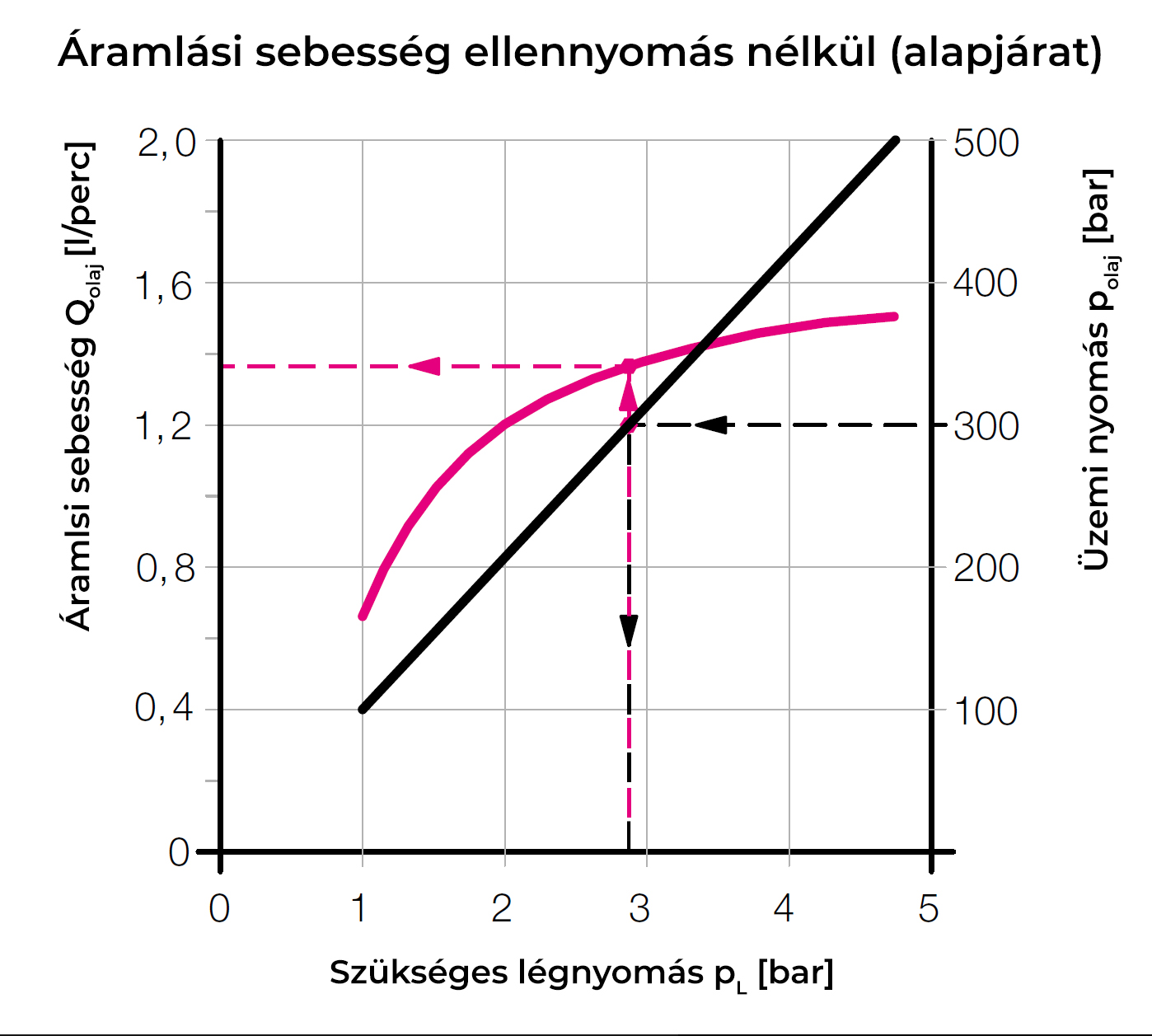

Példa a nyomás beállítására és a folyadékszállításra:
P olaj = 300 bar üzemi nyomás esetén a nyomáscsökkentő szelepen, pL = 2,8 bar levegőnyomást kell beállítani. A Q olaj áramlási sebessége ellennyomás nélkül kb. 1,35 l/perc lesz.
Kis méretének és kialakításának köszönhetően, könnyen elhelyezhető és jól alkalmazható, egyszeres vagy kétszeres működtetésű kis méretű hengerekhez, megfogókhoz – befogókhoz, szerelő berendezésekhez. A tápegységeket kompletten és csatlakoztatásra készen szállítjuk. A pneumatikus oldalon nyomáscsökkentővel és szűrővel ellátott szervizegység található. Egy további nyomáscsökkentő szelep megakadályozza a levegő nyomás 4,8 bar fölé növelését, és így a hidraulikus oldalon 500 bar feletti üzemi nyomáskialakulását. Felszerelt szelepvezérlés esetén az ügyfélnek gondoskodnia kell a szelepek vezérléséről.
Előnyök:
- kis helyigény,
- pneumatikus meghajtás,
- 500 bar maximális nyomás,
- üzemkész szállítás.
► Angol katalóguslap letöltése.
Szántó Norbert
műszaki tanácsadó
>> Tovább a ROEMHELD levegő-hidraulikus tápegységek termékoldalára!
