ROEMHELD hidraulikus blokkhengerek állítható mágnesérzékelőkkel

Hidraulikus rendszerek tervezése során gyakori probléma a szűkös beépítési hely. A ROEMHELD blokkhengerekkel a legkisebb beépítési méretek mellett a legnagyobb szorítóerők érhetőek el. A mágnesérzékelőknek köszönhetően pedig a munkahenger pontos dugattyú pozíciója is ellenőrizhető. A kompakt kialakítás és a dugattyúhelyzet ellenőrzés számos alkalmazási példához teszi alkalmassá az alumínium vagy bronzházas blokkhengereket, legyen szó szerszámmozgatásról, egyedi célgépekről, megfogó készülékrendszerekről.

A hidraulikus blokkhengerek univerzálisan használhatók minden, nagy teljesítményigényű lineáris mozgáshoz, a legkisebb méretekkel. Az állítható mágnesérzékelőkkel bizonyos dugattyúhelyzetek pontosan vezérelhetők. A kettős működésű funkció magas működési megbízhatóságot, valamint pontosan kiszámítható és ismételhető löketidőket biztosít. A blokkhengerek dugattyúja gyűrű alakú mágnessel van felszerelve, amelynek mágneses tere működteti az érzékelőt. A hengerház ezért nem mágneses anyagból készült. A mágneses érzékelők fecskefarkú hornyokban vannak vezetve, így lehetővé teszik a dugattyú helyzetének fokozatmentes felügyeletét. Több méretosztálytól függően akár hat pozíció is lekérdezhető egy blokkhengerrel.

Két változat érhető el:

154X-X1X: nagy szilárdságú alumíniumötvözet (max. üzemi nyomás 350 bar),
154X-X5X: nagy szilárdságú bronzötvözet (max. üzemi nyomás 500 bar).

Előnyök:

5 méretosztály 3 lökethosszal,
kompakt blokk kialakítás,
méretek megegyeznek az acélházas blokkhengerrel,
többféle rögzítési lehetőség,
süllyesztett rögzítőcsavarok,
számos csatlakozási lehetőség,
a mágneses érzékelők 100 °C-ig használhatók,
az érzékelők rögzítése mind 2 oldalon lehetséges,
a kapcsolási pontok egyszerű beállítása,
a dugattyúrúd edzett,
a rozsdamentes acélházas változat opcionálisan rendelhető,
alternatív megoldásként NBR vagy FKM tömítések,
minimális szivárgás a kettős rúdtömítésnek köszönhetően,
karbantartásmentes.

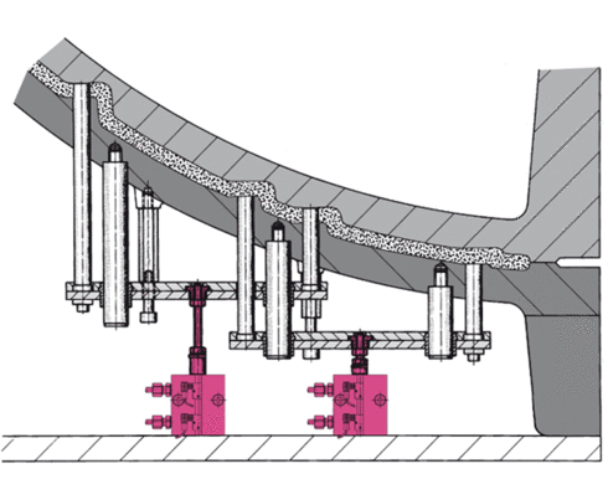

Alkalmazási példa maghúzó működtetésére

A képen három változatban habosított elem látható. A szükséges magcsapokat két egymástól függetlenül vezérelt maglehúzó mozgatja.

„A” verzió: 1. maghúzó behúzva
„B” verzió: 2. maghúzó behúzva
„C” verzió: 1. + 2. meghúzó behúzva

Az első és a hátsó helyzetben a mag húzólapjai rögzített ütközők ellen mozognak, és mindkét helyzetben helyzetkapcsolókkal vezérelhetők. Ez lehetővé teszi a szerszámtartó vezérlésébe való integrálást.

Az ábrán az „A” változat látható, ahol az 1. maghúzólemez be van húzva, a 2. maghúzólemez nincs aktiválva.

A habforma teljes magasságát a formahordozó határozza meg.

A blokkhengerek kicsi és kompakt kialakítása miatt a maghúzó helytakarékosan szerelhetők fel.
