ROEMHELD önzáró támhenger

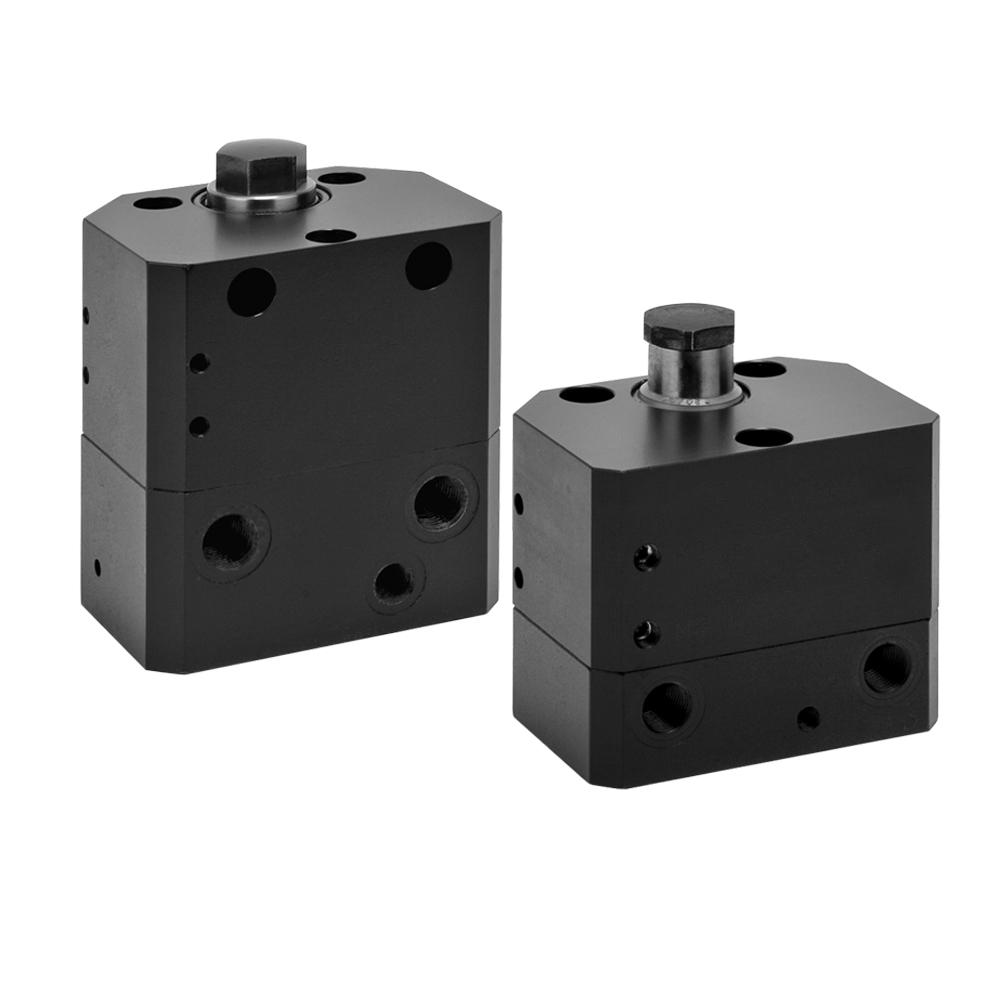

A B1.930 támasztó elem blokk kivitelű, ezáltal könnyen rögzíthető a készülékre. Önzáró funkcióval rendelkezik, ami azt jelenti, hogy nyomásesés esetén sem engedi el a munkadarabot. Ez a típusú támasztóelem lehetőséget biztosít mind alaplapos, mind csővezetékes csatlakozásra, ezáltal bármilyen típusú és megtáplálású hidraulikus készülékre könnyen ráépíthető. Valamint a termék rendelkezik pneumatikus pozícióellenőrzés lehetőségével, amivel ellenőrizhető, hogy a támhenger rendesen megtámasztja-e a munkadarabot, elkerülve a rossz befogásból történő selejtgyártást.

Létezik belőle mind alaphelyzetben behúzott, mind alaphelyzetben kitolt típus is. Alaphelyzetben kitolt fajta esetén a támasztó felületre helyezett munkadarab nyomja be a támasztóelemet, mely a hidraulikus nyomás felépülése után biztos pozícióban tartja a munkadarabot, a munkadarab eltávolítása után rúgóerő hatására az elem visszatér eredeti pozíciójába. Az alaphelyzetben behúzott típus esetén csak a hidraulikus nyomás nyomja ki a támasztóelemet mindaddig, amíg a munkadarabhoz nem ér, ekkor történik a támasztóelem rögzítése.

Előnyök:

• nyomás esés esetén is stabil támasztás,
• a támasztóelem a rögzítés során nem mozdul el,
• nincs nyíróerő, ha a szorítóelem közvetlenül a támasztóelemre szorít,
• olajellátás opcionálisan csővezetéken vagy készülék lapon keresztül,
• levegős pozíciófigyelés,
• bármilyen helyzetben beépíthető.

► Angol katalóguslap letöltése.

Péczi Richárd
projektmérnök
