Kostyrka® hidraulikus szorítóperselyek

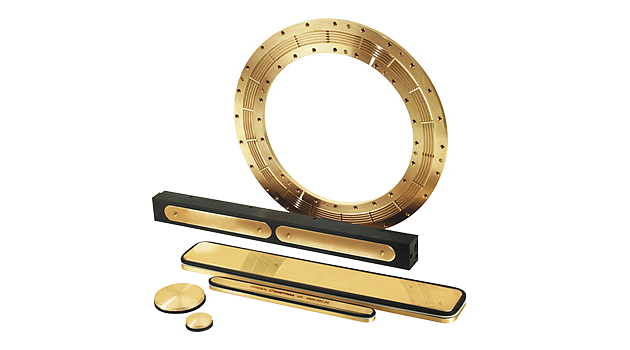

Ma a KOSTYRKA® egyet jelent a gép- és berendezésgyártás csúcstechnológiás megoldásaival. A KOSTYRKA® márkájú szorítóperselyek, valamint szorítógyűrűk, szorítólécek és szorítótárcsák biztosítják a mozgó alkatrészek biztonságos és reakció nélküli megtartását és kioldását az egész világon. Az alaptermékek sora mellett a partnerekkel közösen egyedi megoldásokat dolgoznak ki és valósítják meg az ötlettől az üzembe helyezésig. A partnerség és a bizalom olyan értékek, amelyek a kezdetektől formálták a céget és biztosították annak sikerét. Az ügyfelek elégedettsége a legfontosabb a cég számára, a munkatársak évtizedek alatt megszerzett tudással és a legnagyobb személyes elkötelezettséggel dolgoznak ezen.

Az elv: Zseniálisan egyszerű, egyszerűen zseniális

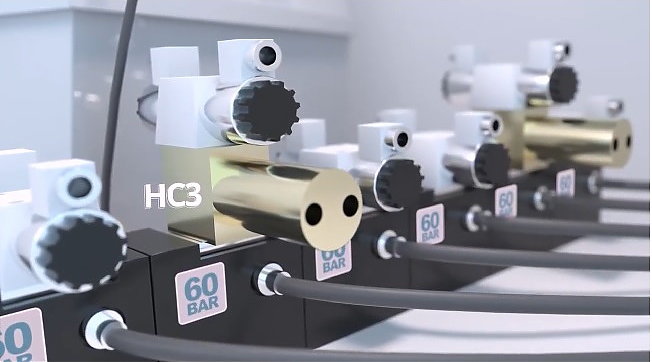

A KOSTYRKA-elv több mint 50 éve csúcsteljesítményt tesz lehetővé a modern szerszámgépek és rögzítőelemek gyártásában. A KOSTYRKA® szorítóperselyek kerek gépelemeket, például tengelyeket, csavarokat, orsókat vagy csúcstámaszokat rögzítenek, és kompakt méretük ellenére rendkívül nagy tartóerőt és rövid ciklusidőt tesznek lehetővé.

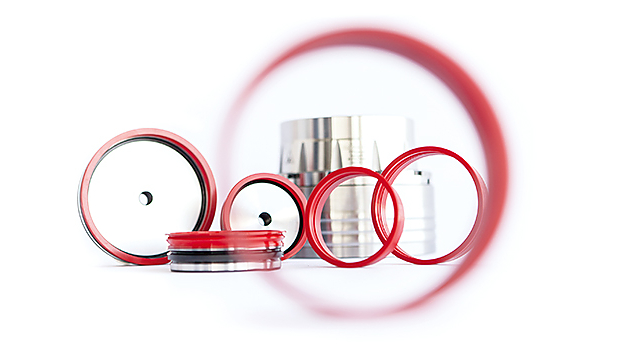

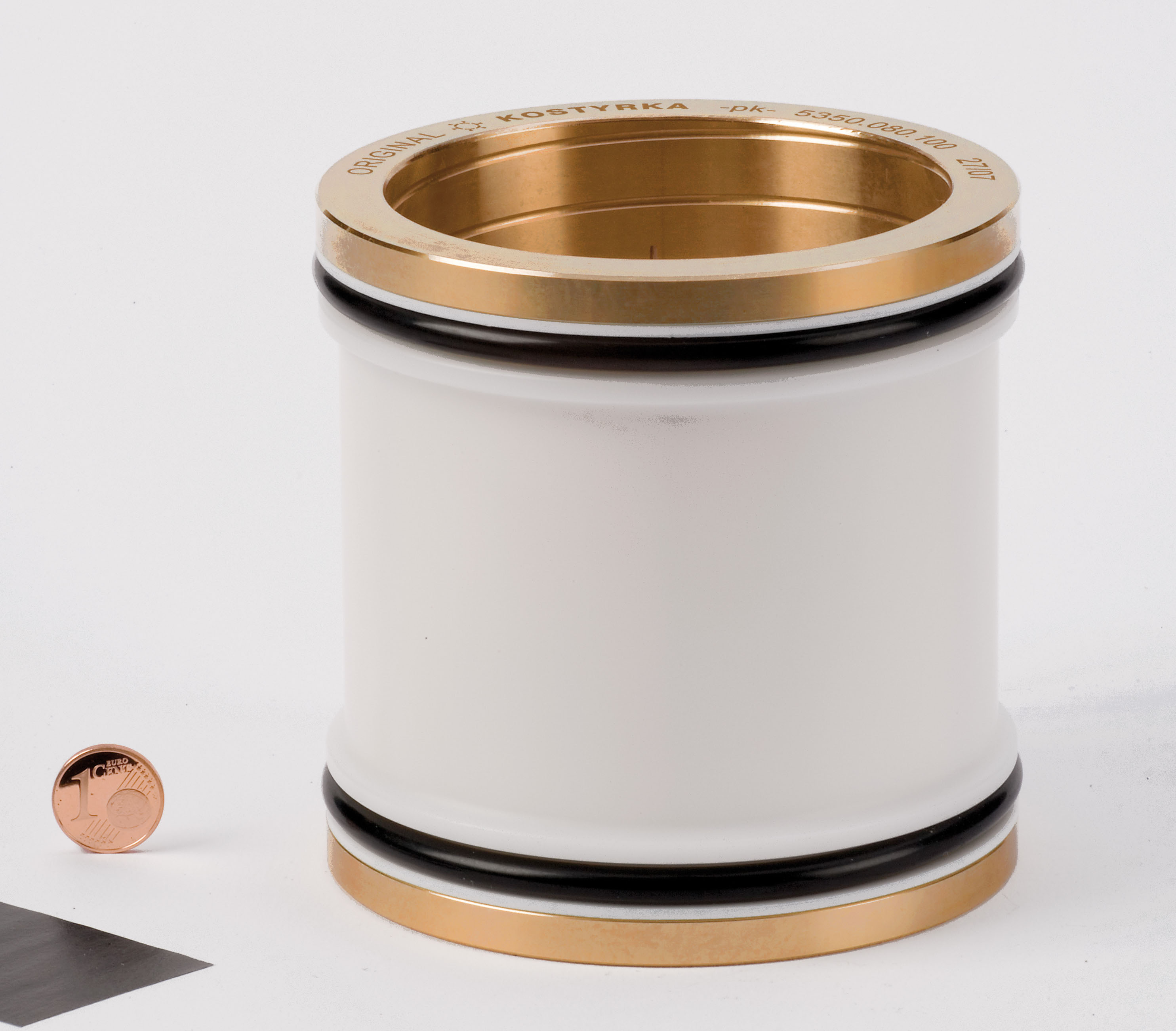

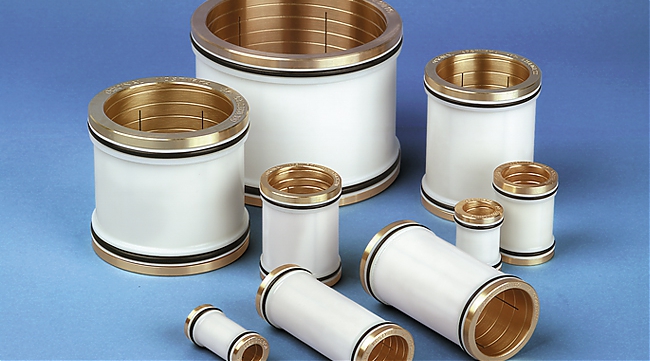

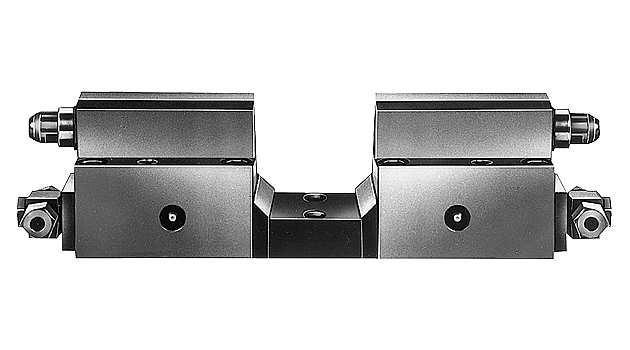

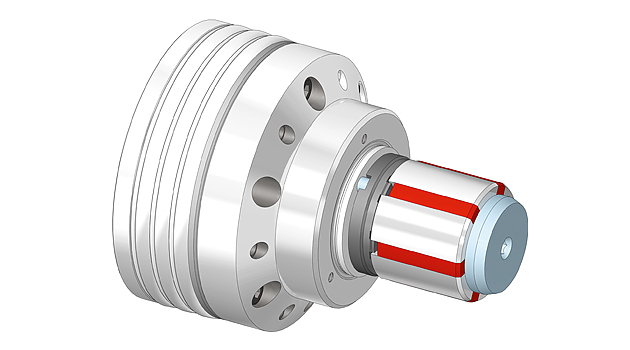

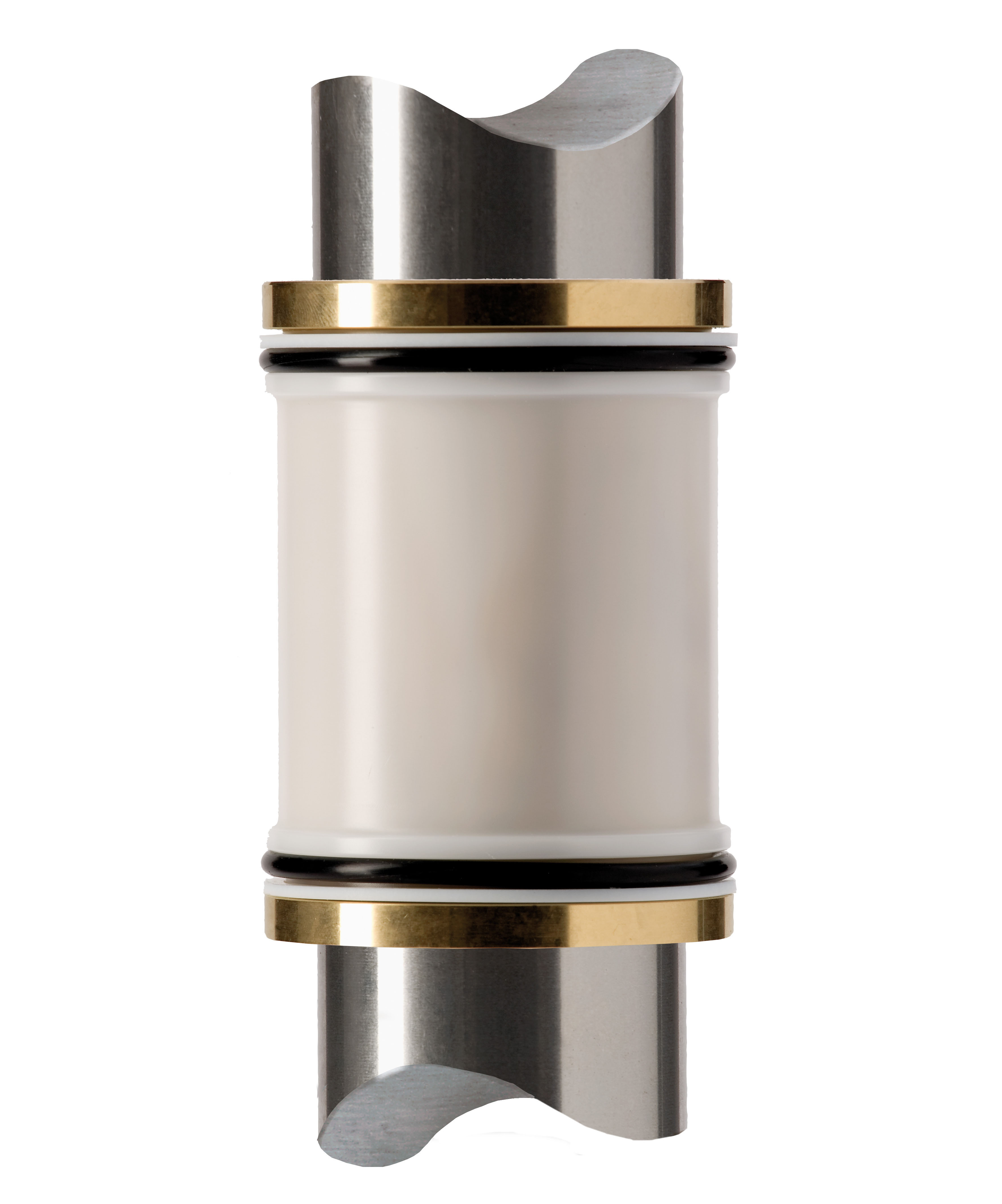

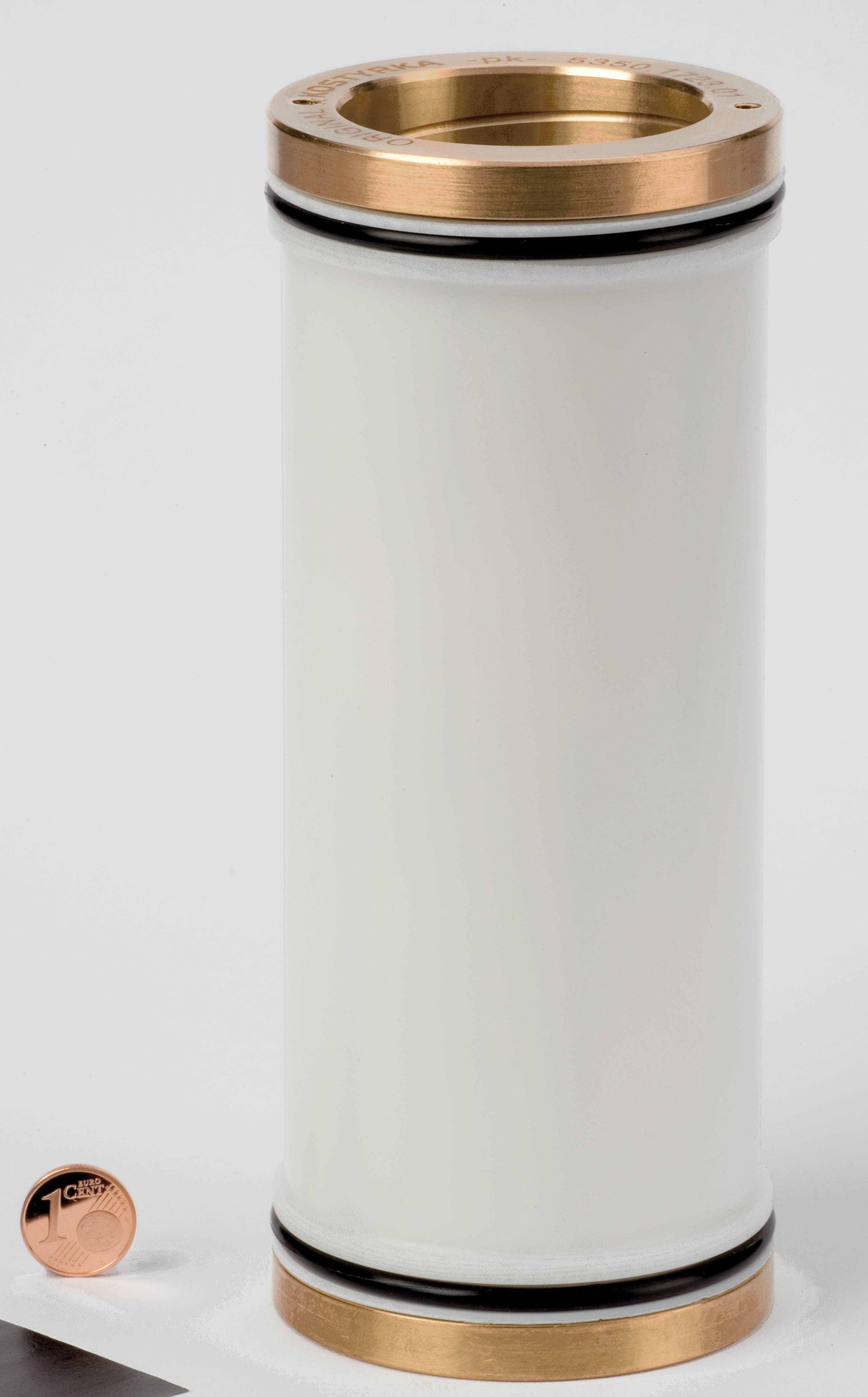

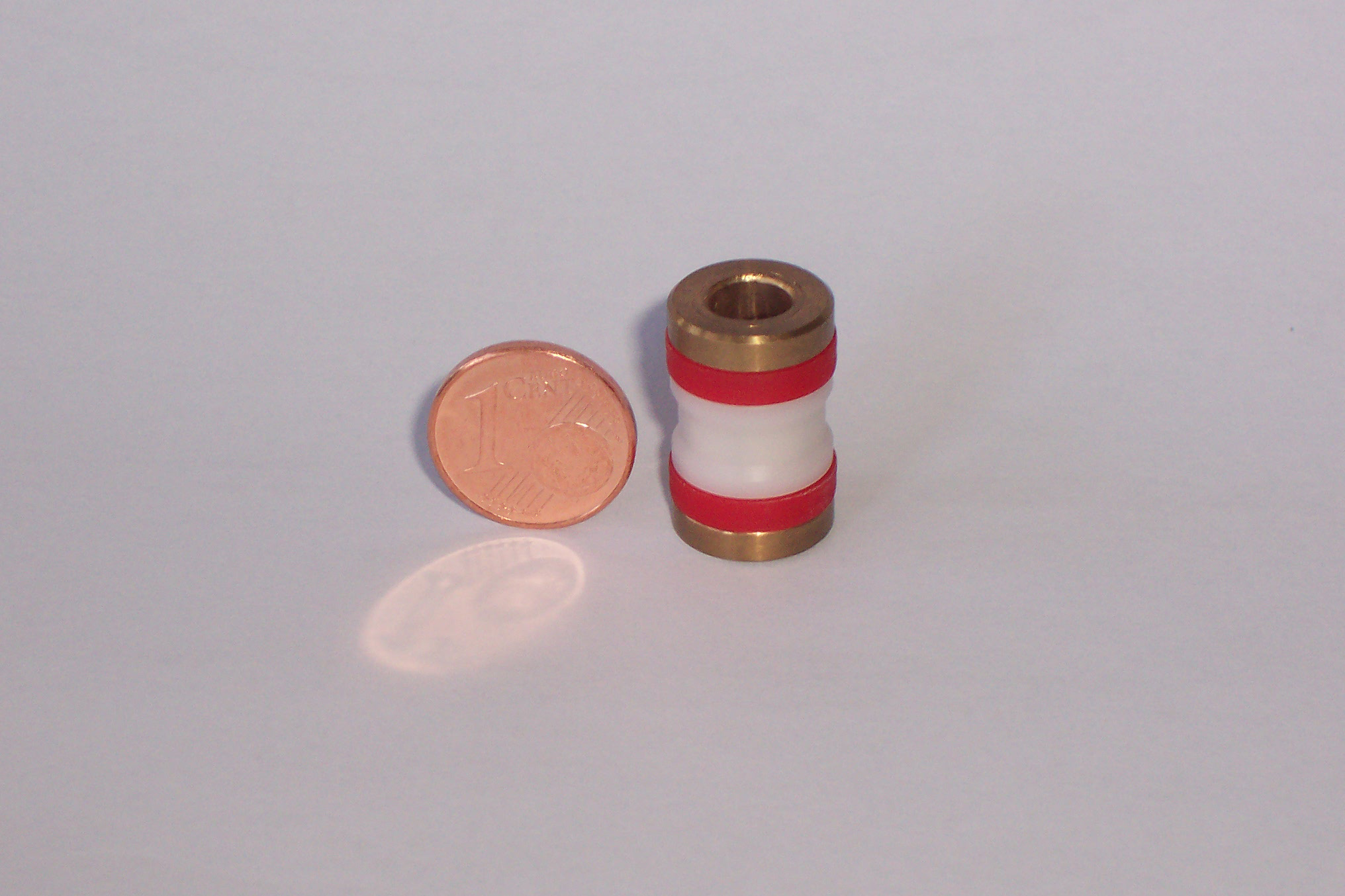

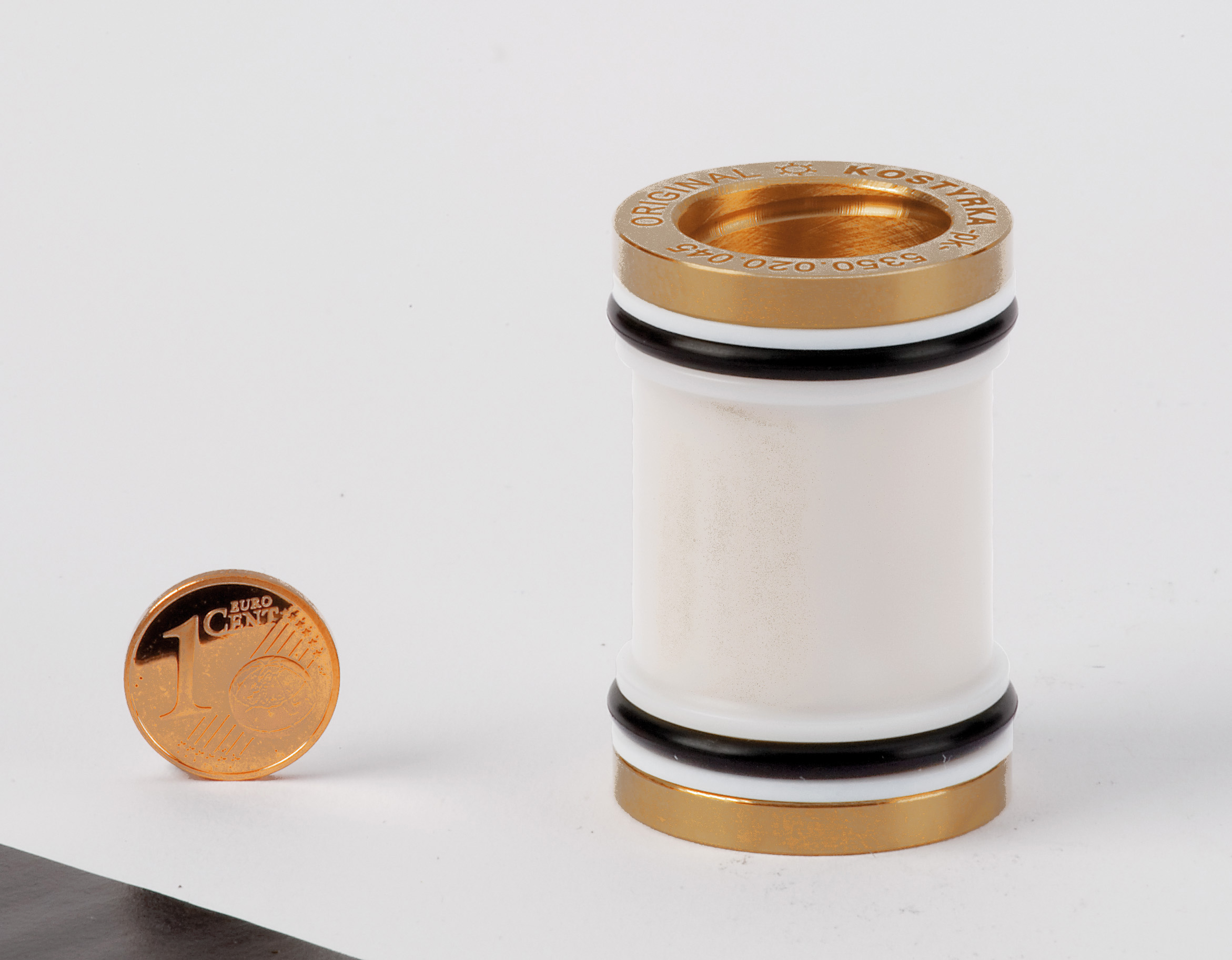

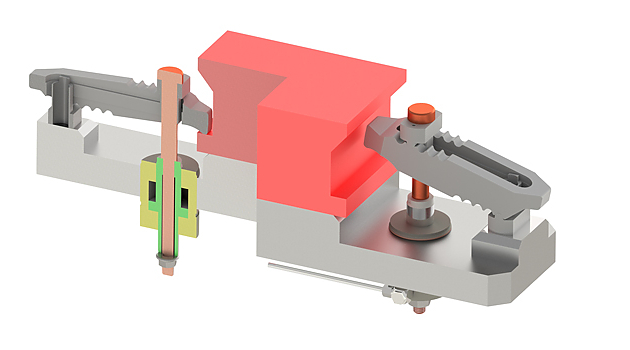

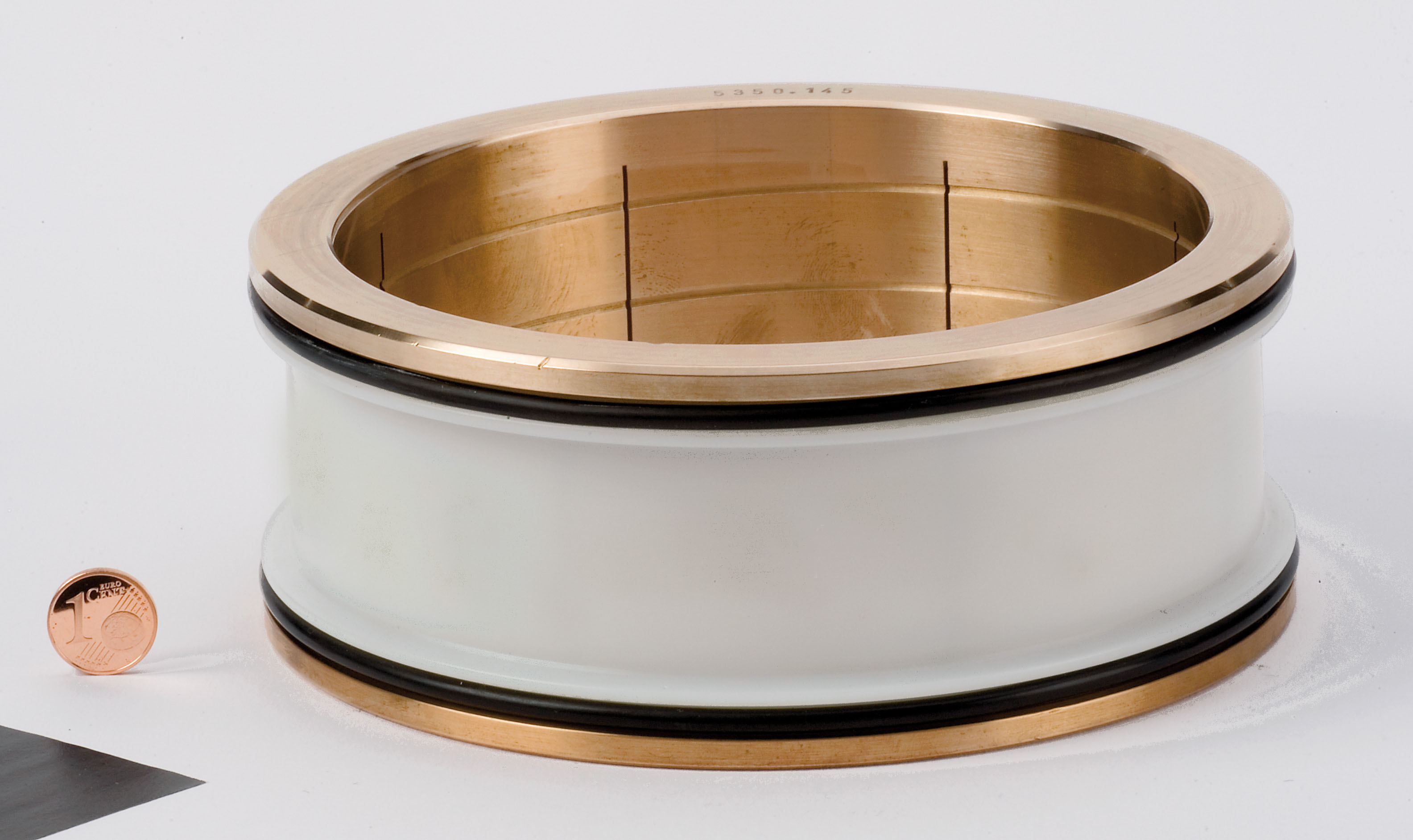

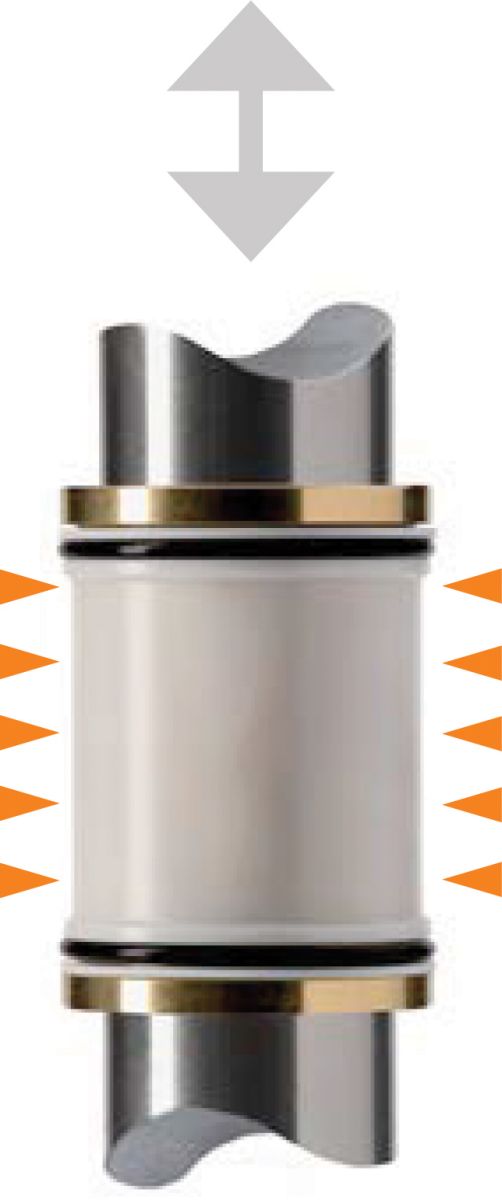

A KOSTYRKA® összes hidraulikus szorítóperselyének magja egy fém-műanyag kompozitból készült rugalmas alaptest. Beépítés után körülzárják a rögzítendő részt és hidraulikus nyomással tartják a helyén. A KOSTYRKA-elv különös érdekessége, hogy az olajnyomás veszteség és reakció nélkül rendkívül nagy, radiálisan ható szorítóerővé alakul át. Ebben az egyedülálló, hogy a befogandó alkatrészre a teljes felületen erőt fejtenek ki. Az olajnyomás feloldása után az alaptest visszaugrik eredeti helyzetbe, és elengedik az előzőleg befogott részt. Az erőátvitelnek ezzel az erőreteszelő formájával a befogandó részek felületei nem sérülnek.

Az ügyfelek igényeire összpontosítva

Alkalmazástól függően alapvető különbséget tesznek abban, hogy a szorítóperselyhez szükséges-e karima vagy sem. Míg a karima nélküli szorítóhüvelyek csak axiális erőket képesek felvenni, addig a rögzítőkarimával ellátott perselyek axiális erőket és nyomatékokat egyaránt képesek felvenni. A KOSTYRKA-nál az ügyféllel való partnerség az egyedi megoldások megtalálását és a fejlesztési folyamatok kísérését jelenti a kezdetektől fogva – ezért a szorítóperselyek gyakran egyedi méretre készülnek. Az ügyfél specifikációi alapján a KOSTYRKA szinte minden szükséges megoldást elkészít. A KOSTYRKA® szorítóperselyek jelenleg 6-tól 2000 mm-ig terjedő belső átmérővel és 900 mm-es hosszúságig kaphatók 600 bar üzemi nyomásig. A szorítóperselyek általában bronzból készülnek. Speciális alkalmazásoknál, pl. orsóbilincseknél, azaz nagyon gyorsan forgó alkatrészeknél a perselyek acélból készülnek.

A KOSTYRKA® szorítóperselyek általában hidraulikaolajjal működnek, de lehetőség van vízzel vagy sűrített levegővel 10 bar-ig nyomás alá helyezni. A KOSTYRKA® szorítóperselyek üzemi nyomása általában 50-450 bar. Igény szerint ezen a tartományon kívüli üzemi nyomás is megvalósítható. A KOSTYRKA® szorítóperselyek műanyag burkolata alapkivitelben 100°C-ig ellenáll az ásványi olajoknak, fékfolyadékoknak és égésgátló hidraulikafolyadékoknak. Magasabb üzemi hőmérséklet esetén a speciális kivitelek megfelelő műanyag burkolatokkal vannak felszerelve. A karmantyútömítések -35°C és +135°C közötti tartományban ellenállnak a hidraulikafolyadékoknak és a kőolaj alapú kenőanyagoknak, a sebességváltó-olajoknak és az állati és növényi zsíroknak. Kérésre magasabb üzemi hőmérsékletre is tervezhetők a tömítések is. A KOSTYRKA® szorítóperselyek kialakítása és mérete az alábbiak szerint gyártódnak, külső átmérő D = g6, belső átmérő d = H7, Hossz L = -0,1. Ügyfélspecifikus tűréshatárok is természetesen lehetségesek előzetes egyeztetés alapján.

A szorítóperselyek az erőket súrlódás útján viszik át, ezért a maximális átvihető erő kiszámításához szükség van a szorítandó átmérőre, a persely működő hosszára, működtető nyomásra, valamint a persely és a megfogott darab közti súrlódási együtthatóra.

Tartóerő kiszámítása perem nélküli kivitelnél:

F = d * (L-2a) * π * p * µ

• F a tartóerő,
• d a szorítandó átmérő,
• L-2a a persely működő hossza,
• p az üzemi nyomás,
• µ a súrlódási együttható, mely acélok esetén 0,1-nek vehető.

A KOSTYRKA minőség

Van egy nagyon egyszerű képlet a KOSTYRKA minőségre: telepítse és felejtse el. A modern gyártórendszereknek megbízhatóan kell működniük nap mint nap, hosszú éveken át. Az egyes alkatrészek minősége döntő fontosságú a rendszer megbízhatósága szempontjából. A vállalat a KOSTYRKA termékekkel szemben támasztott magas vásárlói igényeket a legmodernebb gyártási és szabályozási folyamatok alkalmazásával elégíti ki. A helyhez kötött koordináta méréstechnika mellett ide tartoznak a mobil koordináta mérőgépek is, amelyek lehetővé teszik a mérések közvetlenül a gépben történő elvégzését. A szorítóperselyek minden fontos geometriai jellemzőjét 3D koordináta mérőgéppel ellenőrzik és mérési jegyzőkönyvben rögzítik. Egy további mikroszkópos vizsgálat megvizsgálja az alkatrészeket sorja és forgács szempontjából. Az öntési sűrűségteszt pedig biztosítja, hogy az alkatrész biztonságosan és tartósan ellenálljon a nagy nyomásnak. A KOSTYRKA minőségellenőrzés végpontja az egyes termékek megjelölése a termékkel, rendelési számmal és darabszámmal. Látható bizonyítéka annak, hogy az alkatrész minden teszten átment ahhoz, hogy az elkövetkező években megbízhatóan elláthassa a rá vonatkozó feladatait. Az ügyféllel egyeztetve a KOSTYRKA ügyfélspecifikus teszteket is tud kínálni, általában ezek a perselyek szivárgási tesztjei. Azon ügyfelek számára, akik saját maguk szeretnék ellenőrizni a KOSTYRKA minőségirányítást, örömmel végzünk egyedi ügyfél-auditokat is.

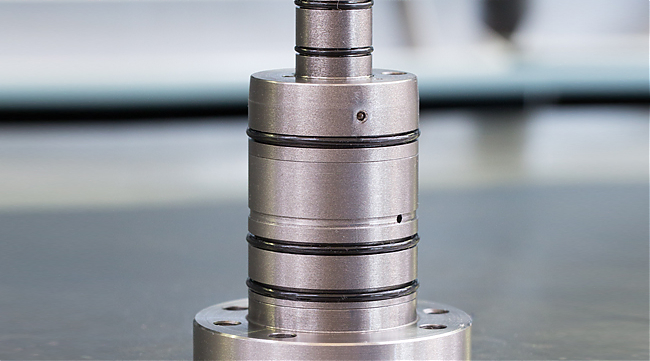

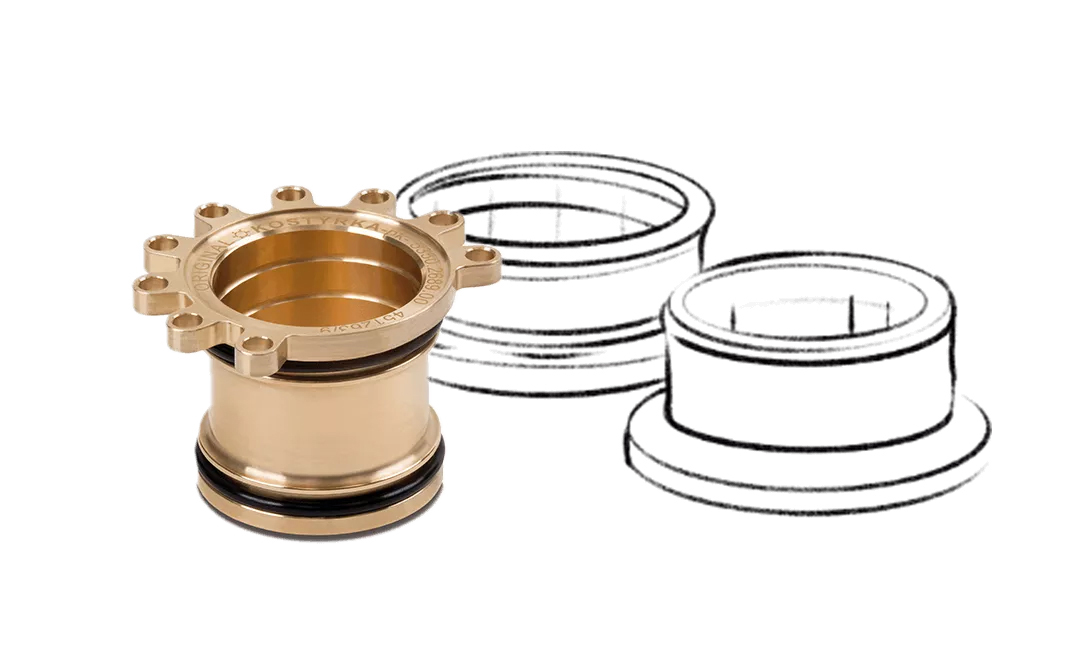

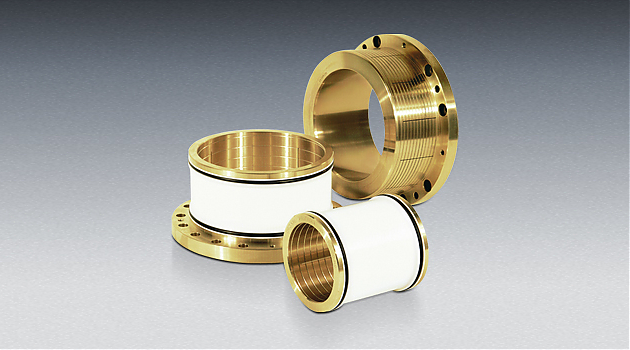

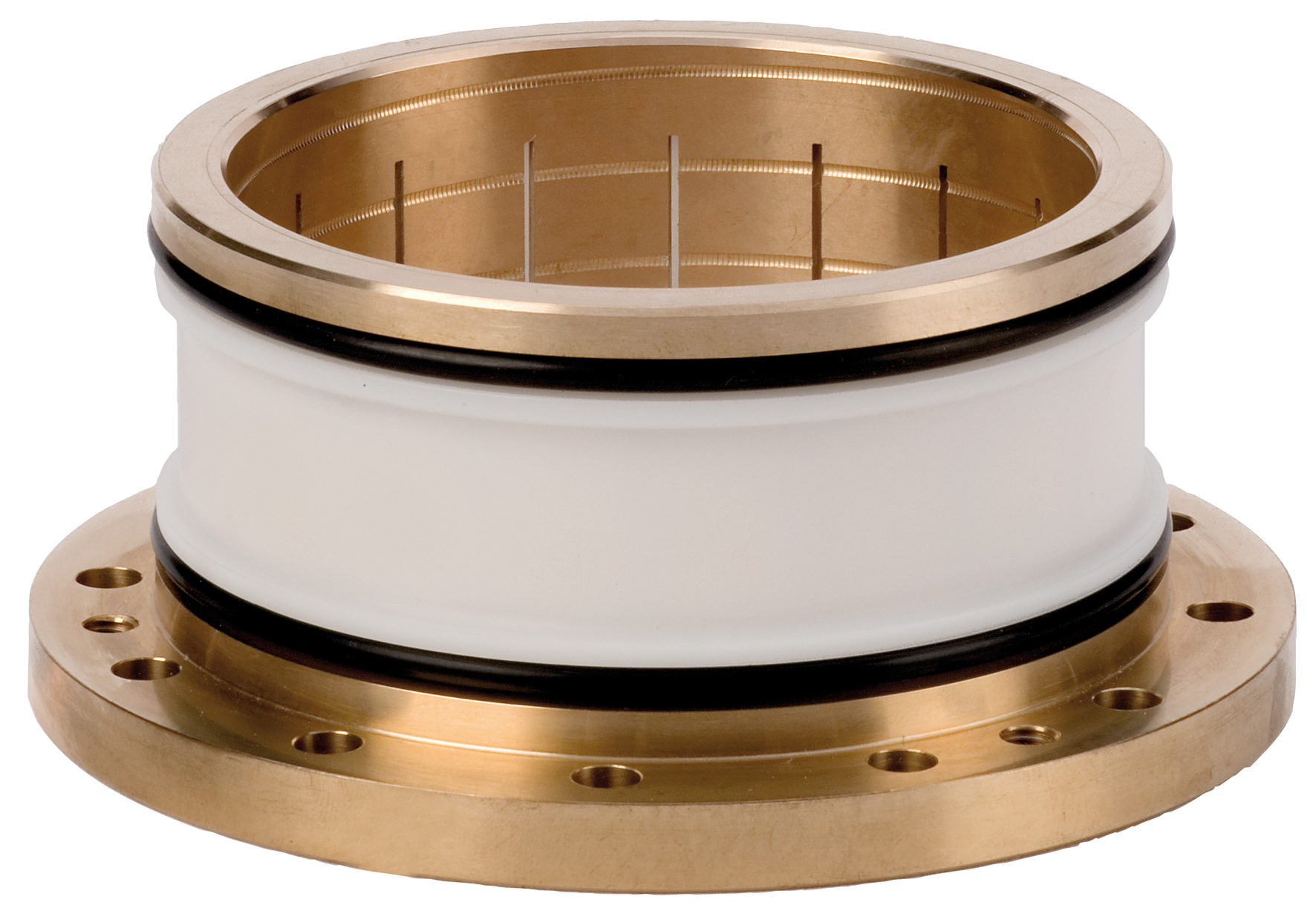

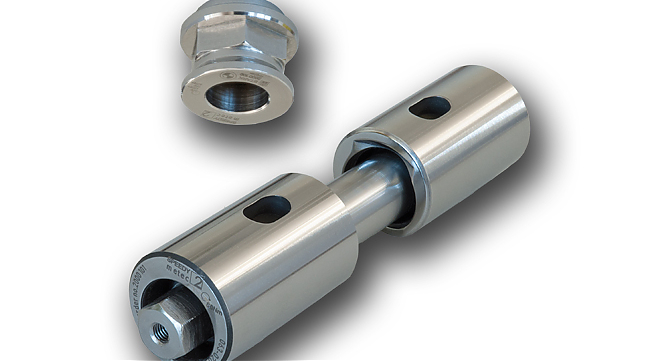

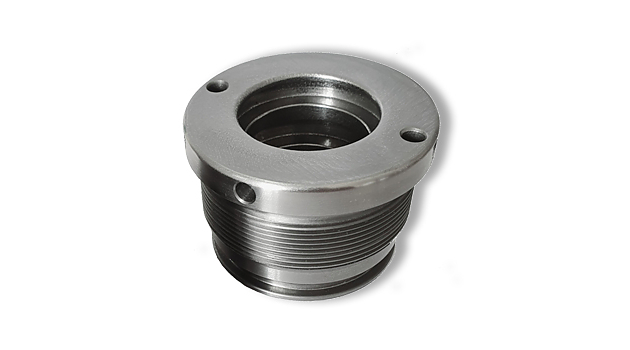

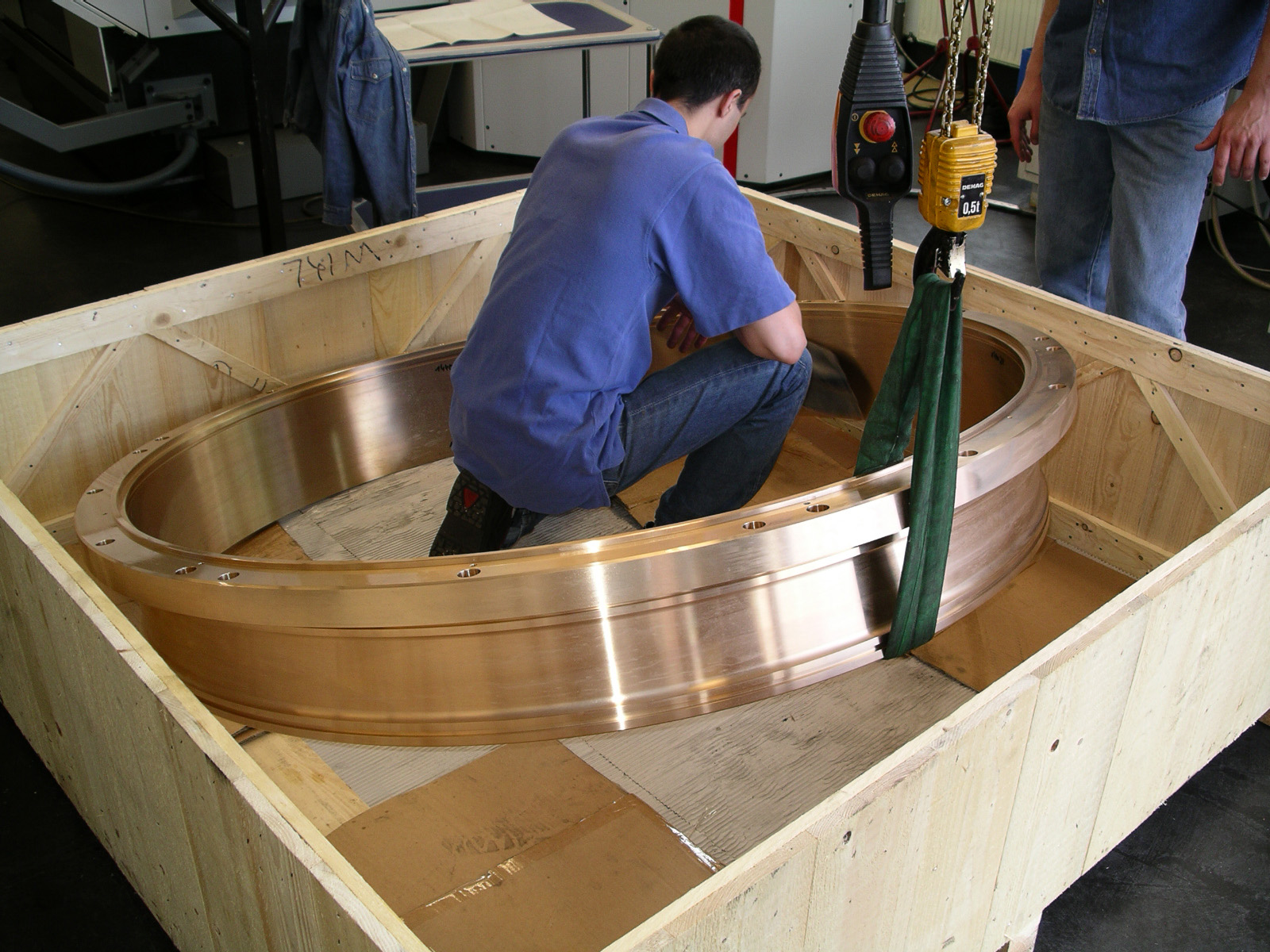

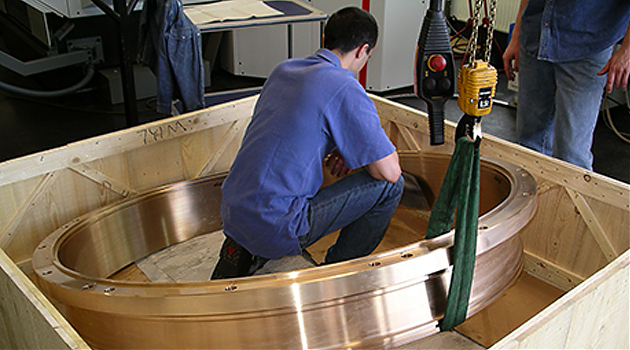

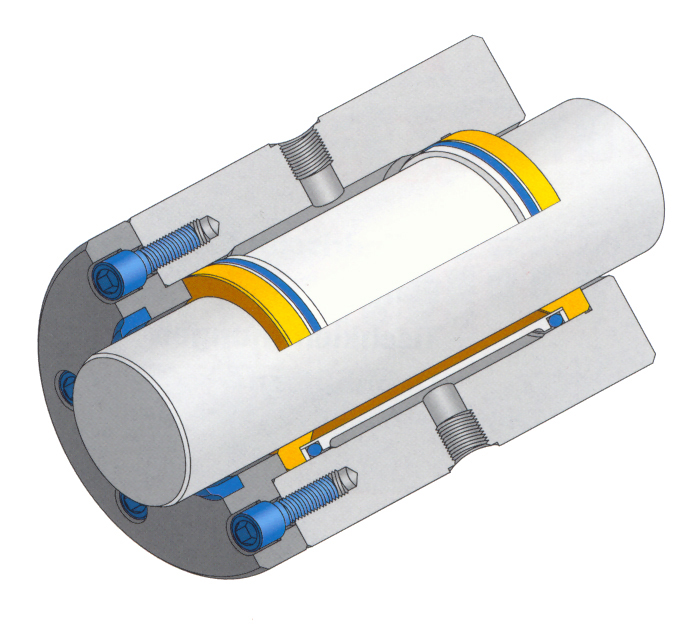

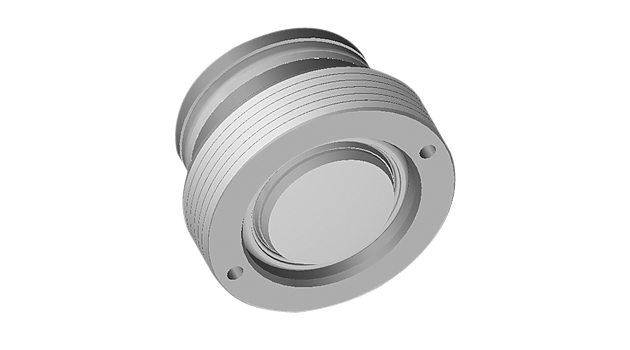

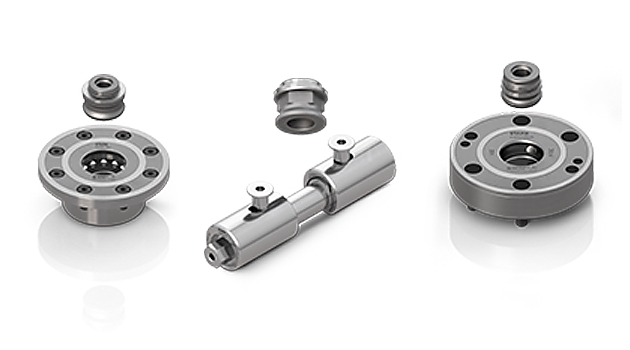

Szorítópersely egyedi peremes kivitelben

Fontosabb adatok összegezve:

• ház anyaga: bronz vagy acél (egyedi kivitelben),
• perem nélkül vagy peremes kivitelben,
• óriási tartóerők (pl. 5350.150.140 standard szorítópersely esetén akár240 kN),
• szorítási átmérő: Ø6 – 2.000 mm-ig,
• szorítási hossz: 900 mm-ig,
• üzemi nyomás: 450 bar (akár 600 bar egyedi kivitelben),
• max. hőmérséklet: 100 °C (egyedi kivitelben magasabb hőmérséklet is lehetséges),
• villámgyors, szinte reakciómentes működtetés (szorítás és lazítás),
• kis helyigény, kompakt beépíthetőség,
• műszaki rajzok és CAD-modellek elérhetőek,

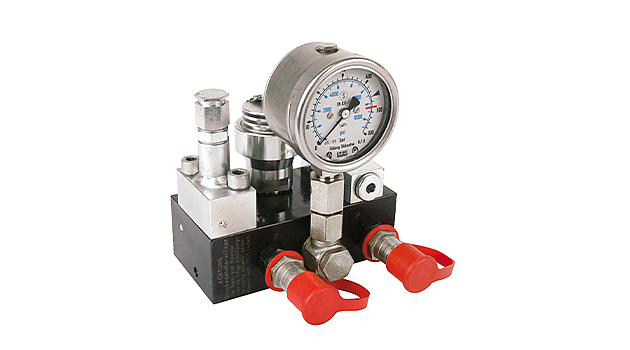

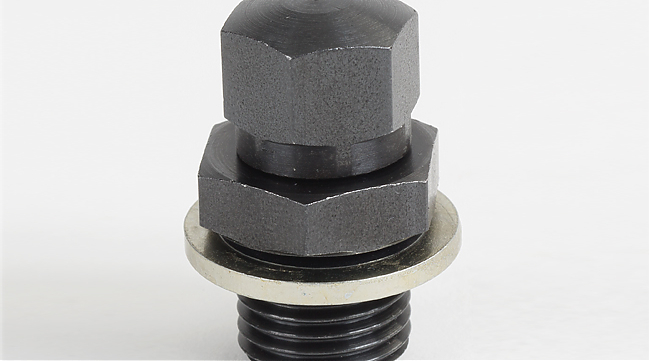

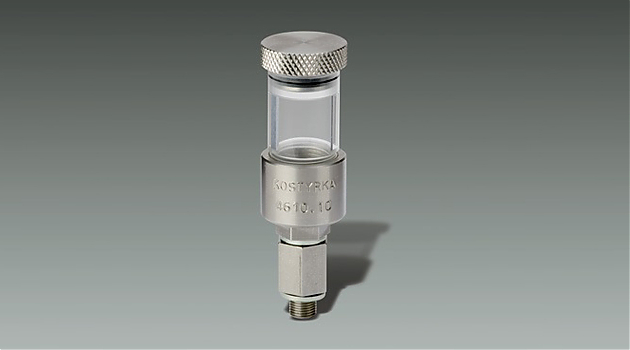

• kiegészítő elemek a megfelelő működtetéshez (pl. légtelenítő szelep).

Csonka Szabolcs
értékesítési vezető
